Wat is zoneregeling vloerverwarming?
Zoneregeling vloerverwarming, de naam zegt het eigenlijk al een beetje; Het is de kamertemperatuur regelen per zone. Een zone is een afzonderlijke ruimte, bijvoorbeeld een slaapkamer of woonkamer. Door zoneregeling voor vloerverwarming toe te passen, is het mogelijk om een afzonderlijke ruimte te verwarmen zonder dat andere ruimtes worden verwarmd. Je woonkamer kan bijvoorbeeld ingesteld worden op 20°C, terwijl de bijkeuken is ingesteld op 19°C. Het regelen van de gewenste temperatuur per ruimte doet de zoneregelaar, het brein achter de slimme aansturing.
Elke verwarmingsbuis van de vloerverwarming is een groep, of ‘zone’, die apart van elkaar te verwarmen is.
Hoe werkt zoneregeling vloerverwarming?
De zoneregeling voor vloerverwarming werkt doordat er verschillende groepen vloerverwarmingsbuizen worden aangelegd, welke samenkomen bij de vloerverwarmingsverdeler. Iedere ruimte heeft zijn eigen vloerverwarmingsgroep.
Op de vloerverwarmingsverdeler zitten slimme thermostaatknoppen. Dit kan een bedraadt systeem zijn, maar ook draadloze thermostaten zijn mogelijk.
Elke kamer heeft vervolgens zijn eigen thermostaat, zodat de zoneregeling kan berekenen welke groep vloerverwarming warm water nodig heeft, en welke groep niet.
Dit was de verkorte uitleg, maar er is nog veel meer te vertellen over zoneregeling voor vloerverwarming. Hier volgt een uitleg in wat meer detail:
Stap 1: Aanleg vloerverwarming patroon
Door het juiste patroon aan te leggen, worden de zones onafhankelijk van elkaar verwarmd
Om de temperaturen per ruimte aan te kunnen sturen, is het nodig om hier rekening mee te houden tijdens het leggen van de vloer verwarming. Stel, je wilt op de beneden verdieping een zoneregeling voor vloerverwarming, dan moet iedere ruimte een eigen groep vloerverwarming krijgen. Wanneer de beneden verdieping 6 ruimtes heeft, dan moeten er ook 6 groepen komen. Dit is van belang, omdat je niet een deel van de verwarmingsbuis kunt verwarmen. Minimaal één groep per kamer is dus een must. Grotere kamers, zoals de woonkamer, hebben vaak 2 of meer groepen.
Stap 2: Vloerverwarming verdeler

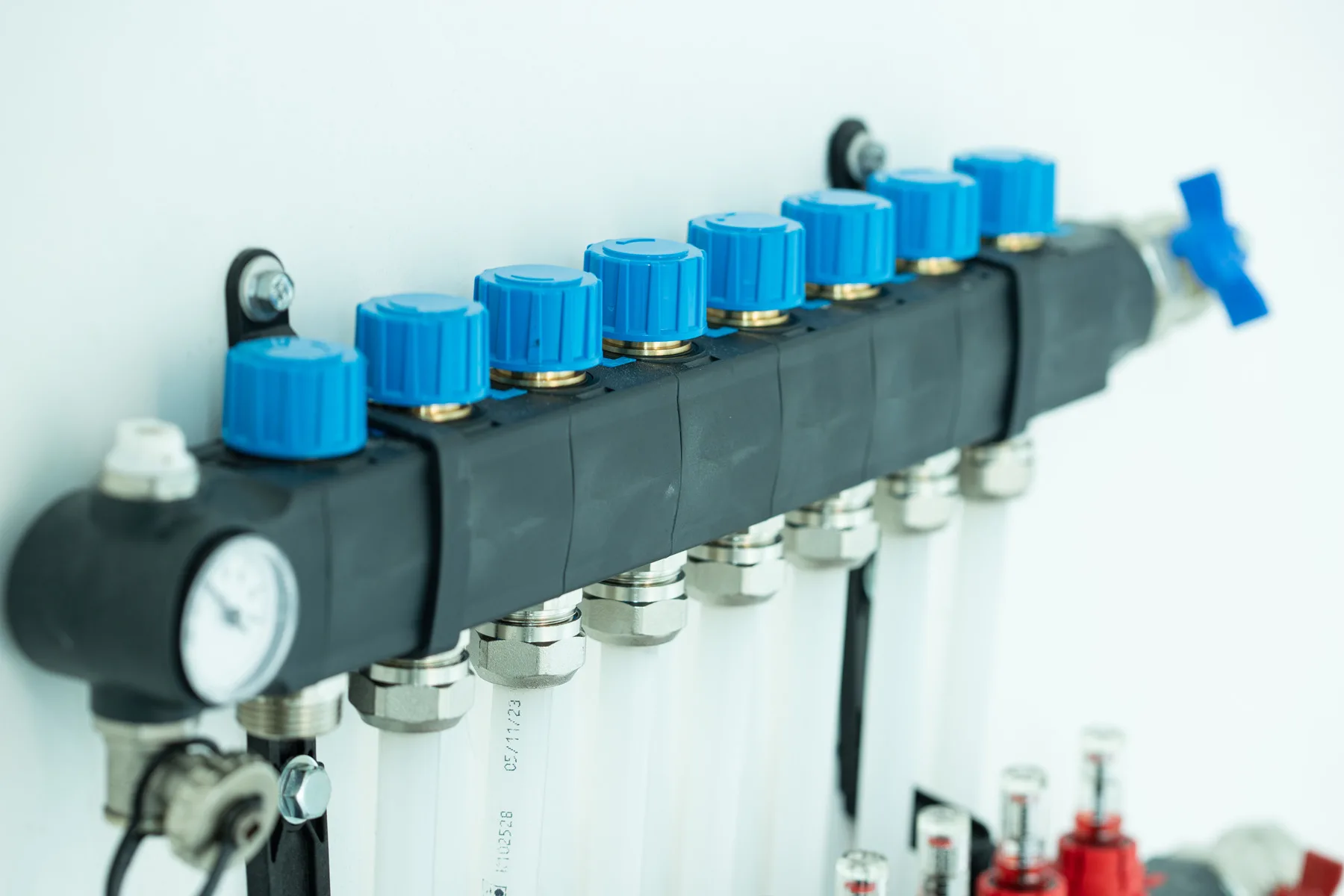

De verdeler zorgt ervoor dat de verschillende zones los van elkaar aangestuurd worden
Dit is het punt waar alle vloerverwarmingsgroepen bij elkaar komen. De vloerverwarmingsverdeler regelt de verdeling van het warme water over de verschillende leidingen in de vloer, zodat de warmte gelijkmatig wordt afgegeven. Vaak wordt voor de beneden verdieping één verdeler gebruikt, terwijl bij meerdere verdiepingen ook meer verdelers worden gebruikt. De verdelers worden doorgaans door een installateur gemonteerd.
Op de vloerverwarmingsverdeler zitten thermische motoren; slimme thermostaatknoppen die speciaal ontworpen zijn om het warme water voor de vloer verwarming te regelen. Een beetje wat je gewend bent van oude radiatoren, maar dan elektrisch aangestuurd.
Stap 3: Thermostaat per zone
Per ´zone´ meet een thermometer de temperatuur, en stuurt deze gegevens naar de zoneregelaar
Elke zone heeft uiteraard een eigen thermostaat, omdat de zoneregeling anders geen idee heeft welke vloerverwarmingsgroep warm water nodig is en welke niet. Door de individuele temperaturen per ruimte te meten kan de zoneregelaar berekenen welke acties er nodig zijn voor de gewenste temperatuur. In veel gevallen betekend dit dat er een apart kastje in de ruimte moet komen voor de temperatuurmeting. Toevallig weten we dat er ook een systeem bestaat waar de temperatuursensor is weggewerkt in de lichtknop.
Stap 4: Zoneregelaar instellen
Dit is het ‘brein’ van de hele zoneregeling voor vloerverwarming. De zoneregelaar is vaak te bedienen via een app, een centrale touchscreen of via fysieke knoppen. Dit is afhankelijk per systeem die je aanschaft. De werking van de zoneregelaar is uit te leggen in 4 stappen:
Loxone is een voorbeeld van een zoneregelaar voor het instellen van je vloerverwarming
Temperatuurmeting
De zoneregelaar ontvangt continue de data van de verschillende thermostaten welke in elke ruimte zijn geïnstalleerd.
Warmtevraag berekenen
De zoneregelaar ontvangt de opgegeven temperatuur per ruimte en combineert dit met de data van de verschillende thermostaten. Aan de hand van deze gegevens is hij in staat om te berekenen wat de warmtevraag is per zone.
Aansturing thermische motoren
Vervolgens berekent hij welke vloerverwarmingsgroepen heet water nodig zijn om de ruimte op de ingestelde temperatuur te krijgen. De zoneregelaar stuurt de thermostatische groepsafsluiters aan tot de ingestelde temperatuur per zone is bereikt. Ze stellen temperaturen dus af aan de hand van de sensoren en de opgegeven gewenste temperatuur. Deze thermostatische groepsafsluiters zijn normaal gesloten, net als radiatoren die je zelf eerst open moet draaien.
Communicatie met warmtebron
Om ervoor te zorgen dat de warmtebron efficiënt werkt en alleen warmte produceert wanneer het nodig is, communiceert de zoneregelaar constant met de warmtebron. Dit kan een cv ketel zijn of een warmtepomp. De cv ketel zal dus niet onnodig gas verbranden wanneer de zoneregeling dat niet nodig heeft.
Hier zie je thermische motoren (witte kastjes) die het warme water door de verwarmingsbuizen regelt
Draadloze zoneregeling
Wanneer je een nieuwbouwwoning hebt en je wilt vloerverwarming kopen met zoneregeling, dan is een bedrade optie prima. Maar voor een ‘retrofit’ zoals we dat noemen, is een een draadloze zoneregeling voor vloerverwarming vaak praktischer.
Een draadloze zoneregeling voor vloerverwarming staat in verbinding tussen de zoneregelaar en de thermostatische groepsafsluiters met een draadloos protocol. De aangesloten draadloze groepsafsluiters hoeven in tegenstelling tot een bedraad systeem niet perse door een installateur gemonteerd te worden.
Welk protocol wordt gebruikt is een beetje afhankelijk van het merk systeem dat je gebruikt. Tado° gebruikt bijvoorbeeld het 868Mhz Protocol, terwijl Loxone haar eigen communicatie protocol heeft geschreven, genaamd Loxone Air.
Draadloze thermostaten
Dit zijn de thermostaatknoppen die op de verdeler zitten van het vloerverwarmingssysteem, maar dan draadloos. Ideaal voor woningen waar op een later punt wordt besloten om zoneregeling toe te passen. Alhoewel een vloerverwarmingsexpert de voorkeur geeft aan het bedraadt systeem, is een draadloze zoneregeling ook prima mogelijk.
Voordelen van zoneregeling vloerverwarming
- Energie besparing: Door de individuele ruimteregeling kun je je energieverbruik behoorlijk omlaag krijgen. Dat doe je door de ideale temperatuur per ruimte in te stellen. Op die manier hoeft niet elke ruimte te worden verwarmt. Alleen de zones waar het nodig is stroomt het warme water heen.
- Woon comfort: Niet te vergeten, naast lagere kosten heb je ook een hoger comfort in je woning door een goed geregelde zoneregeling. Elke kamer kan op zijn eigen temperatuur worden ingesteld, in plaats van één centrale temperatuur wat in sommige zones te warm, en in andere zones te koud is.
- Flexibel verwarmen: Het systeem bestaat uit een vloerverwarming, maar dit is ook te koppelen aan andere verwarmingsbronnen zoals radiatoren en elektrische vloerverwarming. De mogelijkheden verschillen per merk, maar met meer geavanceerde systemen zoals Loxone, is er volledige controle over het beheersen van het binnenklimaat per zone.
Conclusie
Zoneregeling voor vloerverwarming maakt het mogelijk om de temperatuur in elke kamer apart te regelen. Met behulp van slimme thermostaten en een centrale controller, kan je ervoor zorgen dat bijvoorbeeld de woonkamer op 20°C is terwijl de slaapkamer op 18°C blijft. Dit systeem gebruikt verschillende groepen verwarmingsbuizen voor elke kamer, die samenkomen bij een centrale verdeler.
