Specifiek dit type schakelaar
Wij zijn een enkelpolige schakelaar nodig, welke werkt zonder nul-draad en via Wi-Fi verbonden kan worden aan Google Home. De reden hier voor is dat onze bedrading bij de schakelaar geen nul-draad heeft, enkel een fase en schakeldraad.
In onze zoektocht naar deze schakelaar kwamen we er achter dat we hier niet veel aanbieders van zijn. Zoals in de intro besproken hebben we hiervoor een model van Sonoff geprobeerd. Helaas kon deze niet verbinden met Wi-Fi en veroorzaakte de anti-flicker module bijna een elektrische brand.
Na deze mislukking zijn we verder gaan zoeken en kwamen we toch weer uit bij onze grote oosterse vrienden van AliExpress. Het lijkt wel alsof veel producten die hier schaars zijn, daar al wat meer op de markt verkocht worden. Zo ook dit product, welke uiteindelijk goed bleek te werken.
Girier 1-weg Wi-Fi schakelaar

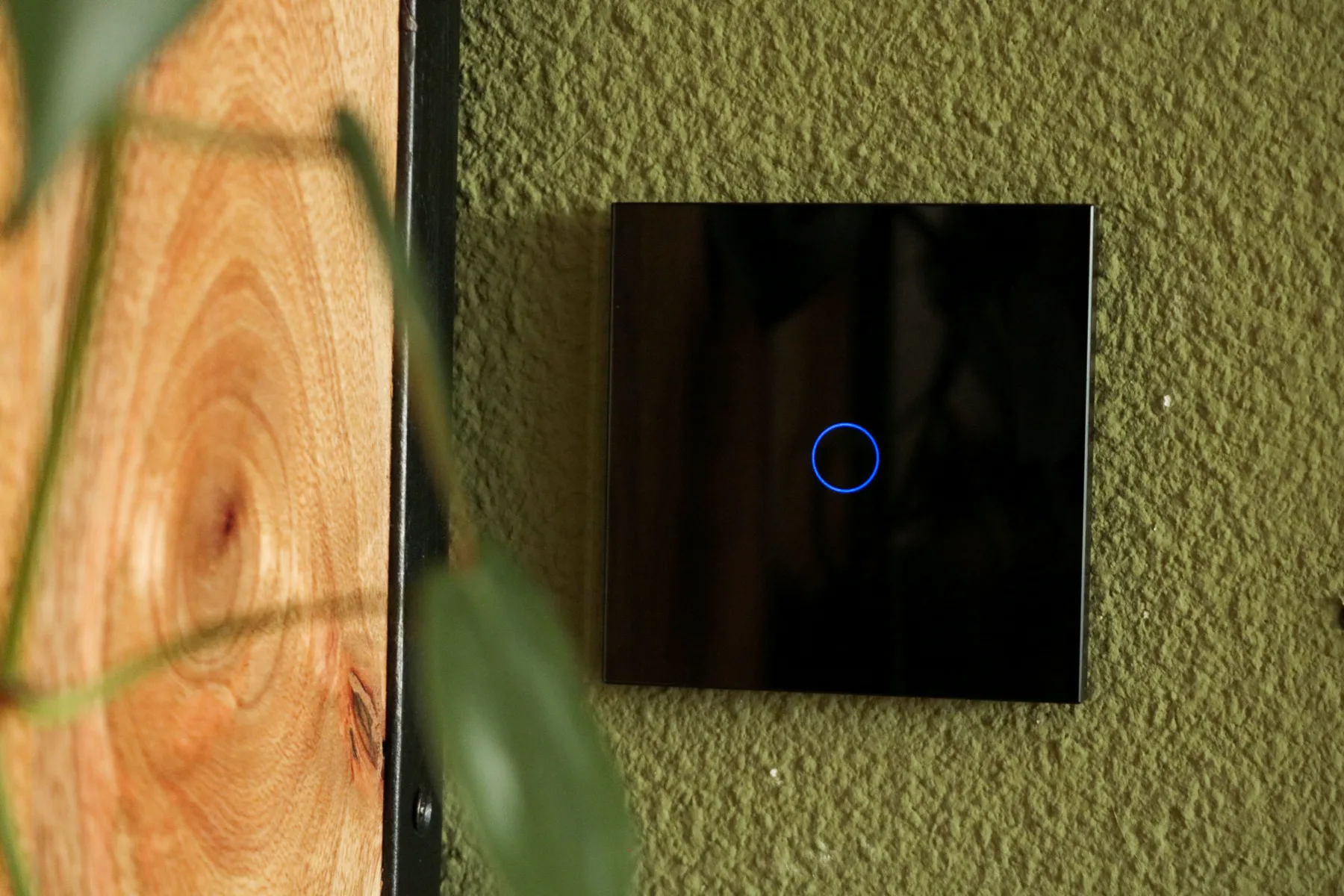

Wi-Fi schakelaar op muur gemonteerd

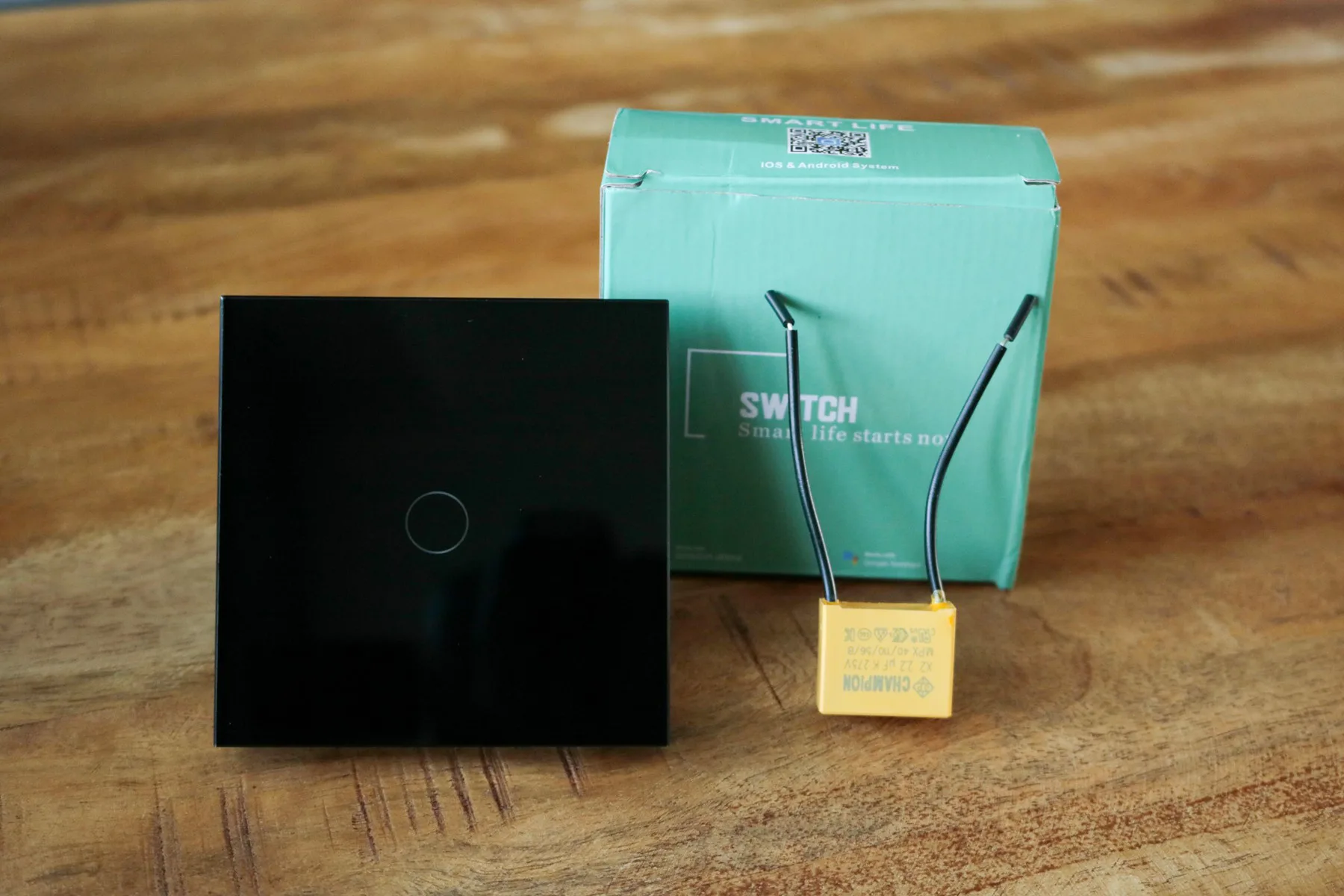

De slimme schakelaar zit in een simpele, compacte verpakking samen met een geel blokje welke dient als anti-flicker module. De schakelaar zelf bestaat uit een glazen plaatje met een ronde cirkel in het midden welke blauw oplicht wanneer deze is ingeschakeld. De prijs die wij hebben betaald was €9,57 en dat was inclusief verzendkosten.

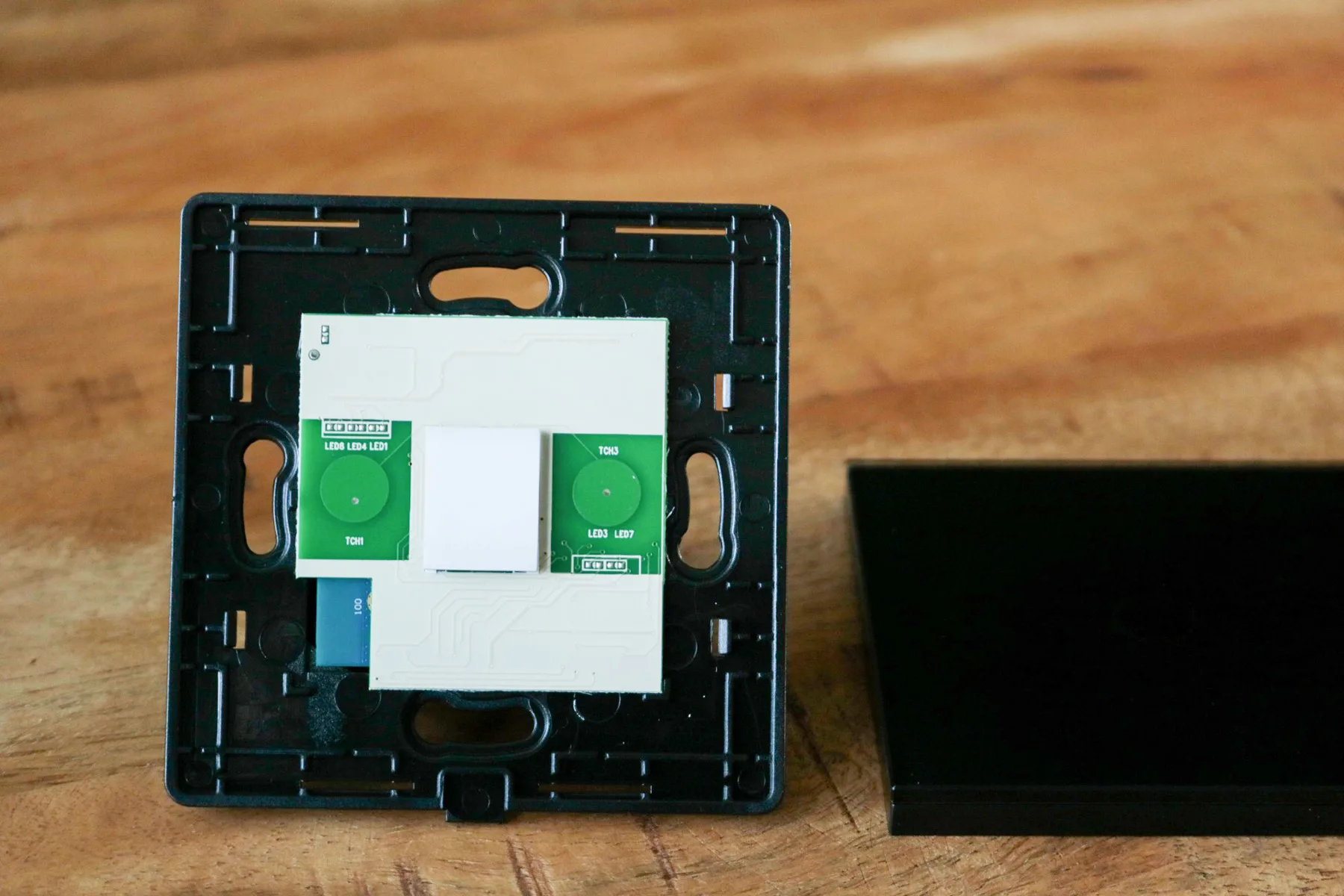

De binnenkant van de slimme schakelaar, zonder het glazen plaatje
Slimme schakelaar bedrading

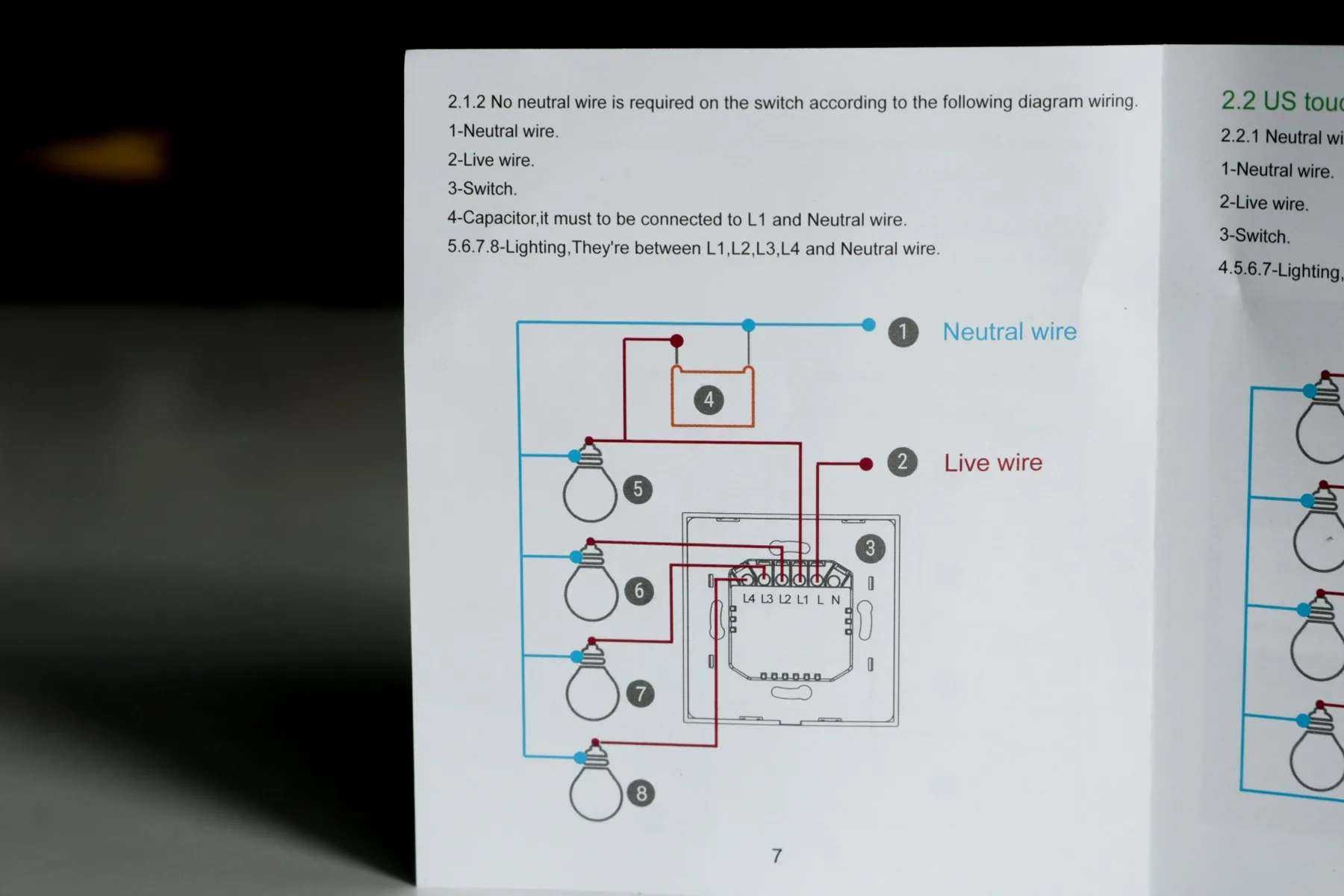

Aansluitschema van de schakelaar
In bovenstaand schema zie je hoe de bedrading wordt weergegeven. Punt 2 is het draad waar altijd stroom op staat, ook wel het fase draad genoemd. De kleur van het fase draad is altijd bruin en wordt op de ingang van de schakelaar (L) aangesloten. De schakelaar schakelt deze vervolgens aan of uit. Daarom wordt een andere draad aangesloten op de uitgang (L1), namelijk het schakeldraad. Het schakeldraad is altijd zwart en gaat van de schakelaar naar de verbruiker (zoals een lamp).

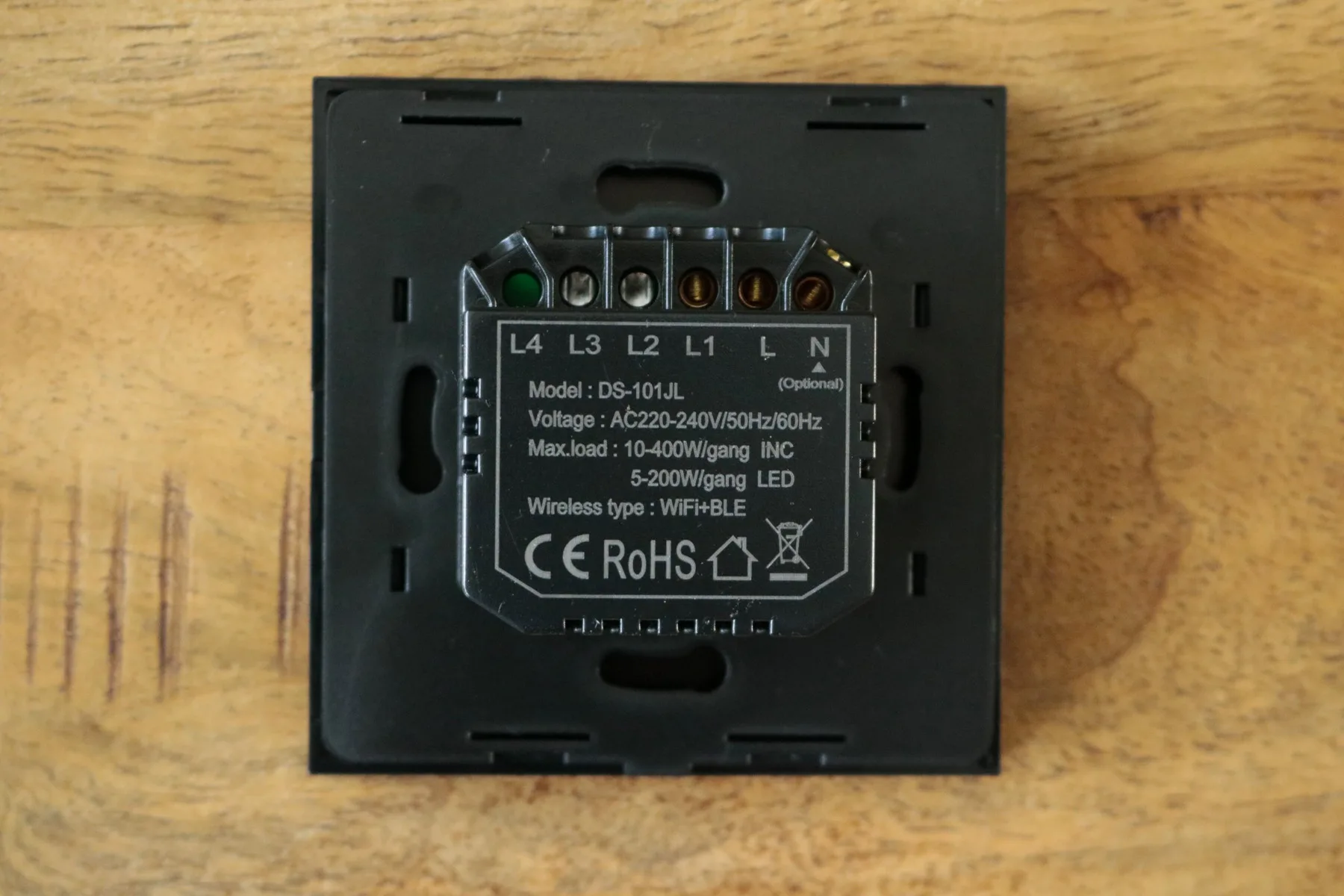

L1 = uitgang naar lamp | L= ingang stroom | N = nul-draad, gebruiken we niet
Werking Wi-Fi schakelaar zonder nul-draad
Een ‘normale’ schakelaar en een Wi-Fi schakelaar werken fundamenteel anders. Waar een normale schakelaar simpelweg de stroomkring fysiek van elkaar afsluit, kan een Wi-Fi schakelaar dit niet doen omdat de slimme functies dan verloren gaan.

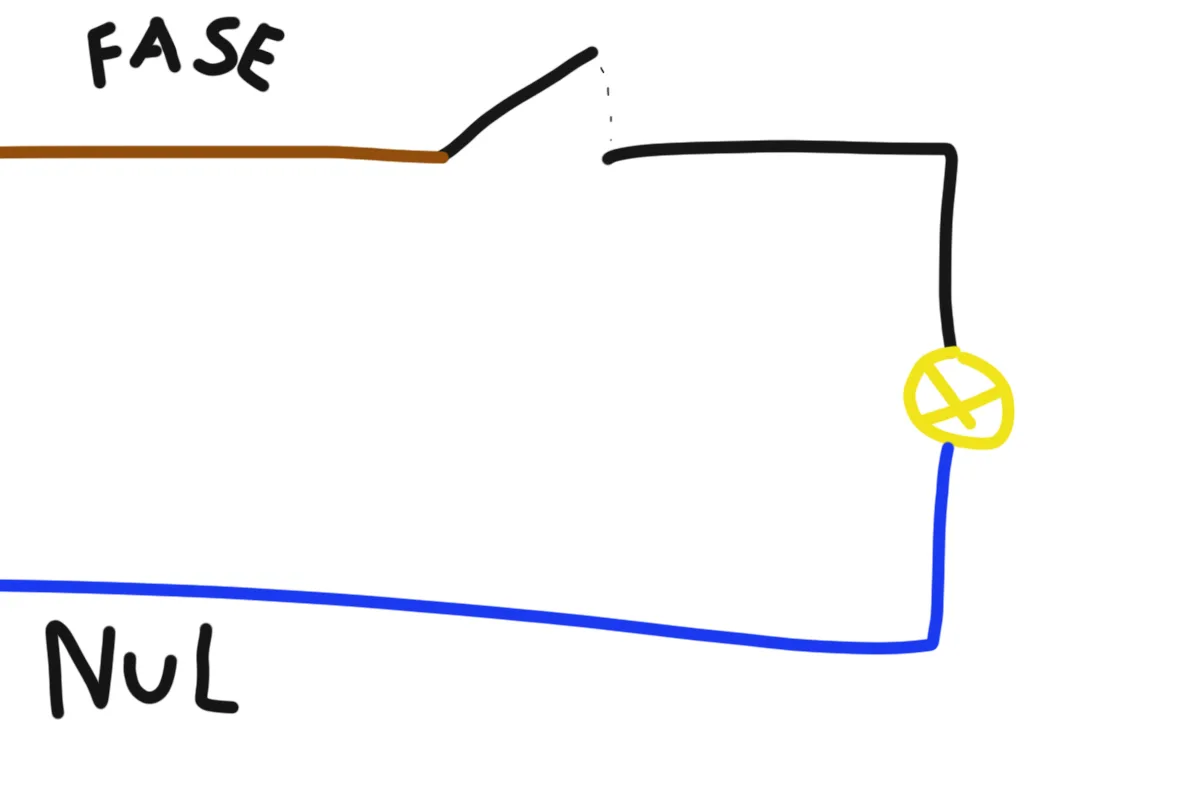

Normale schakelaar
Een normale schakelaar onderbreekt het stroom circuit volledig, waardoor er geen fysiek contact is tussen het fase en schakeldraad. Dat betekend dus dat er geen stroom staat op de lamp wanneer deze is uitgeschakeld.
Wi-Fi schakelaar
Altijd een gesloten stroomkring
Een Wi-Fi schakelaar kan niet het volledige circuit afsluiten, want dan is de schakelaar zelf ook niet meer voorzien van stroom. En dat is natuurlijk wel nodig om te blijven werken als ‘slimme’ schakelaar. Zonder stroom kan de schakelaar niet meer verbonden blijven met Wi-Fi en verliest hij alle functies.
Stroomsterkte veranderen
Om dan toch verbonden te blijven, moet de stroomkring wel gesloten blijven. Echter moet de stroomsterkte zodanig omlaag worden gebracht dat de lampen niet aan blijven staan wanneer de schakelaar in de ‘uit’ stand gaat. Met een Wi-Fi schakelaar zonder nul-draad staat er dus altijd stroom op de stroomkring. Het enige verschil tijdens de aan en uit stand is de stroomsterkte.
Spanningsval door componenten
Het managen van de stroomsterkte gebeurt met allerlei extra componenten die zitten verwerkt in de Wi-Fi schakelaar, welke in een normale schakelaar overbodig zijn. Door deze extra componenten kan het voor komen dat er een kleine spanningsval wordt veroorzaakt. Deze spanningsval leid vervolgens tot het flikkeren van led lampen. Iets wat bij een normale schakelaar helemaal niet ter sprake is, omdat daar geen componenten in de schakelaar zitten welke de spanningsval kunnen veroorzaken.

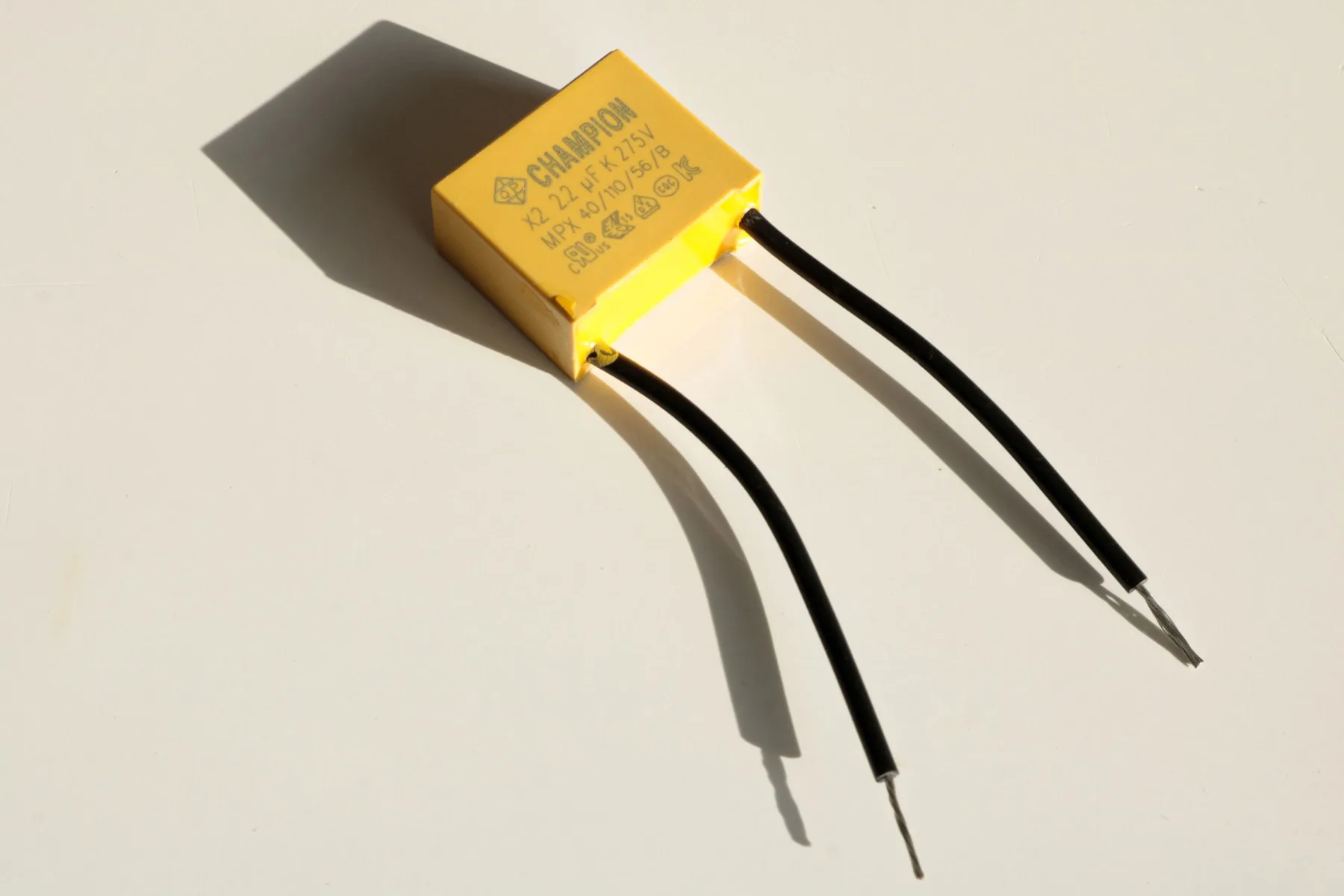

Werking anti-flicker module
Deze module vangt de spanningsval op door gebruik te maken van een condensator. Een condensator is een soort batterij die extreem snel oplaadt en ontlaadt. Samen met een diode en schakelcircuit zorgt de module ervoor dat de pieken en dalen worden geëgaliseerd. Deze pieken en dalen zijn namelijk de veroorzakers van het flikkeren van led lampen. Met dit egaal stroomsignaal is de led flikkering dus verholpen.
Anti-flicker module egaliseert de spanning bij de lamp
Schakelaar monteren
Het monteren van apparaten aan de 220V netstroom dient uitsluitend gedaan te worden door bevoegde personen. Wanneer je dus niet weet wat je aan het doen bent, besteed het dan uit aan een professional. Het kan namelijk gevaarlijk worden wanneer je vergeet om de stroom van het stopcontact af te halen, of draden verkeerd aansluit, waardoor (brand) schade kan ontstaan.
Anti-flicker module
Als eerste sluiten we de anti-flicker module aan. In deze volgorde kunnen we direct controleren of de schakelaar werkt wanneer we deze in de volgende stap hebben aangesloten. Er staat op de anti-flicker module geen + of – teken, dus we hebben hem eerst even doorgemeten met een multimeter alvorens het aansluiten. Zoals afgebeeld moet de module parallel tussen het schakeldraad en de nul-draad. Dat ziet er in de praktijk zo uit:

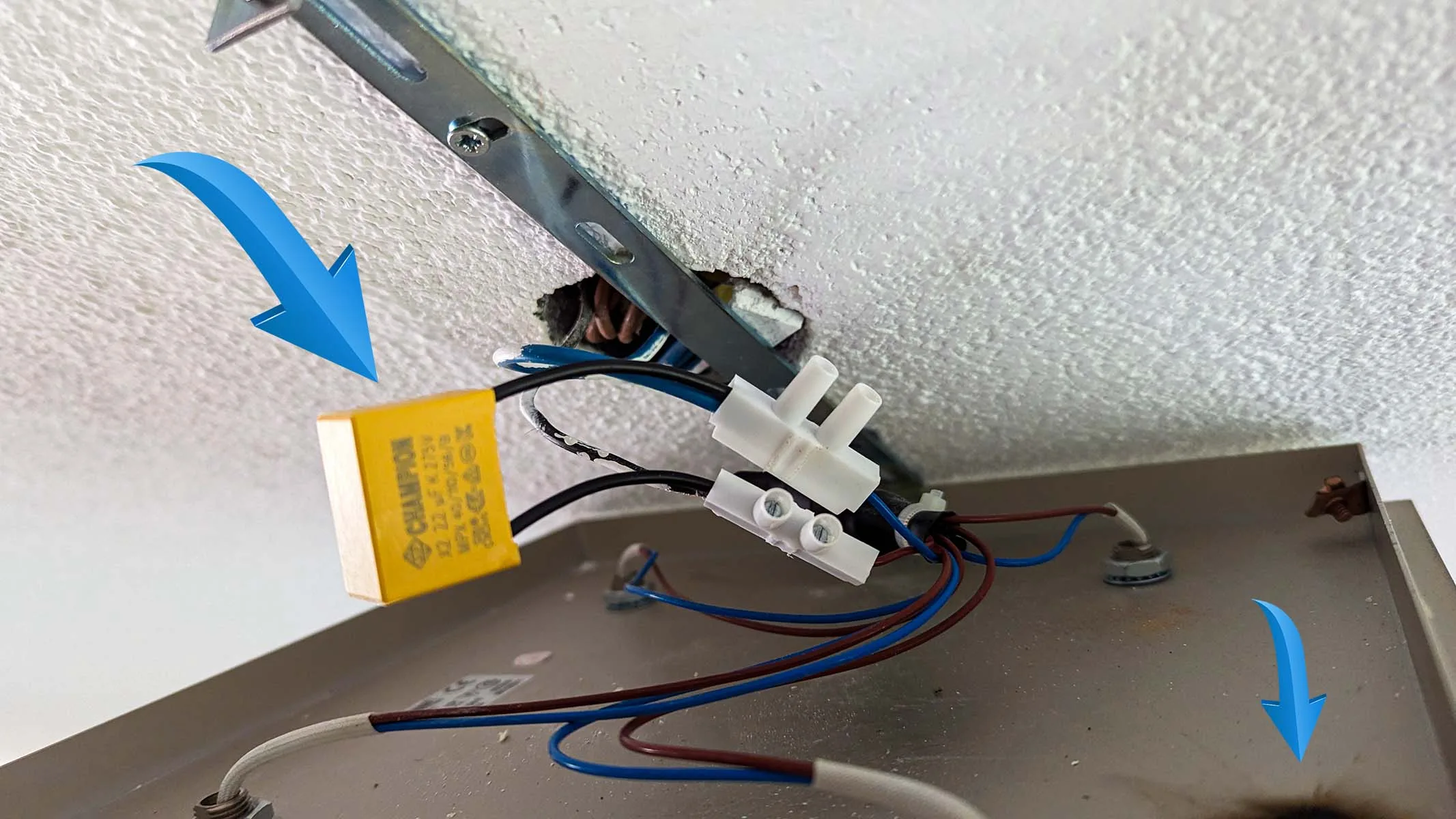

Anti-flicker module aangesloten op links | Rechts onder de brandvlek van de Sonoff schakelaar
Wi-Fi schakelaar

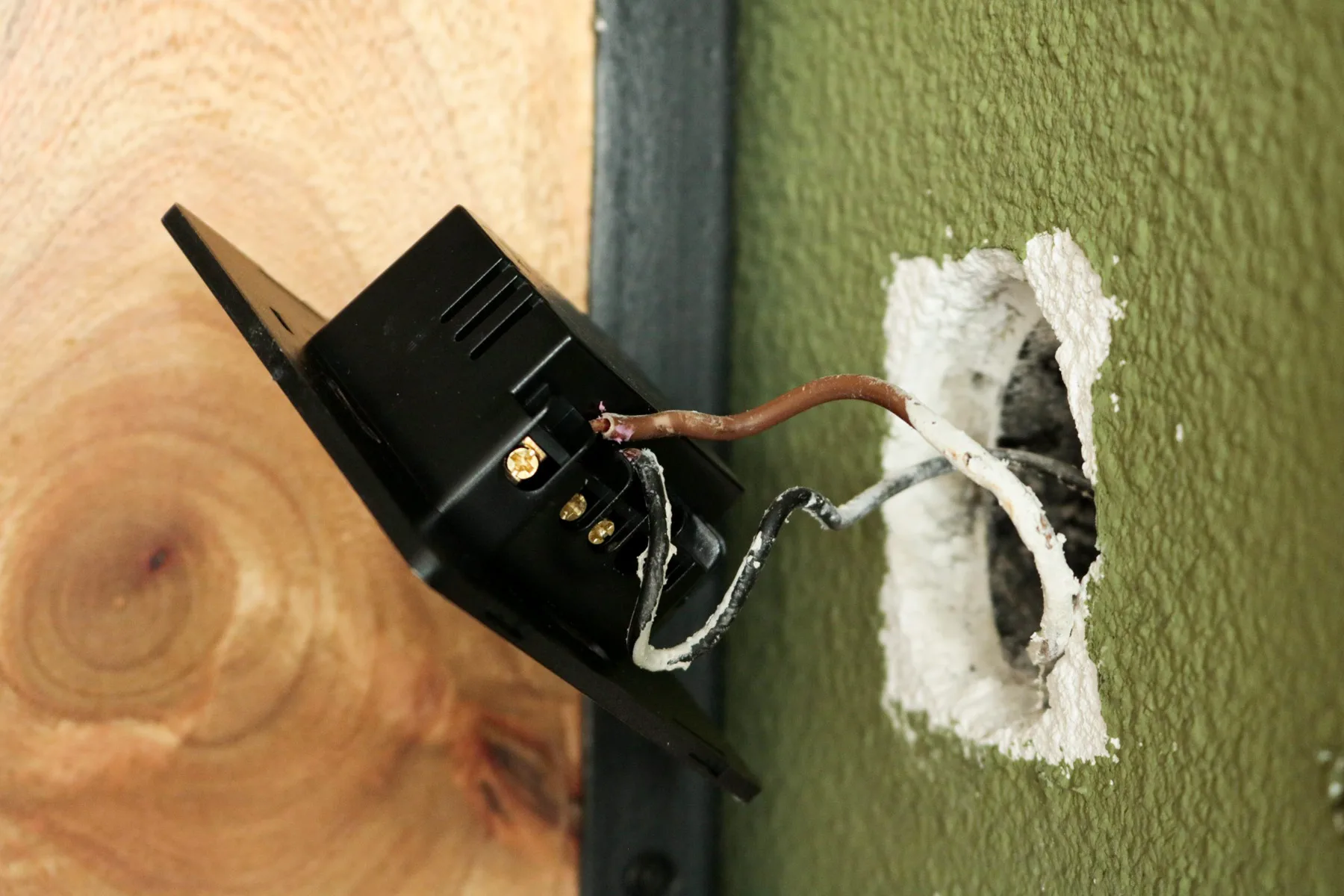

Het aansluiten van de slimme schakelaar zelf is eerder in dit artikel uitgelegd. Het bruine fase-draad gaat in ingang L en het zwarte schakel-draad gaat in L1. Verder is het een kwestie van netjes afwerken van de schakelaar in de muur.
Fase-draad op L | Schakel-draad op L1
Slimme functies
De Girier schakelaar, welke we in dit artikel hebben gebruikt, is te verbinden met de Smart Life app. Een app waar heel veel smart home apparaten van Chinese merken mee te verbinden zijn. En dat maakt het een groot voordeel. De app zelf heeft namelijk onwijs veel producten die verbonden kunnen worden. Ook is het een app met één van de meeste functies onder de gratis apps. Maar als je met deze slimme schakelaar ook je Ikea en Philips Hue lampen wilt bedienen, dan kan je hem koppelen aan Google Home.
Google Home
Om Smart Life te verbinden met Google Home dien je eenvoudig op het plusje te klikken in Google Home. Vervolgens kies je voor de optie ‘werkt met Google Home’ en selecteer je de app Smart Life. Na inlogverificatie ben je verbonden en staan je apparaten in de Google Home app.
En nu kan je pas écht creatief worden. Ik schakel nu Ikea lampen, Action ledstrips en Aliexpress stekkers met deze slimme schakelaar.
Conclusie
Na een wat langere zoektocht is het gelukt om een enkelpolige Wi-Fi schakelaar te vinden welke werkt zonder nul-draad en te verbinden is met Google Home. Eigenlijk doet hij alles wat we zochten voor nog geen tientje. Wat ons betreft een prima product om eens uit te testen of slimme schakelaars wat voor je zijn.
